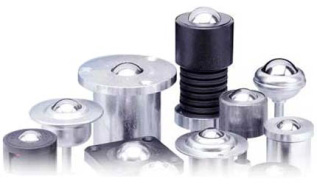

כדורי מסוע

Ball Transfer Units


חברת Alwayse Engineering האנגלית, נחשבת לפורצת דרך בתחום כדורי המסוע.
כדורי מסוע רב-כיווניים באמצעותם ניתן לנייד מטענים כבדים וקלים, בקלות באופן חלק ומדויק, לכל כיוון תוך אפשרות לשינוי מיידי של כיוון התנועה.
בנוסף לכדורי מסוע, ניתן להשיג יחידות מסוע שלמות (ראה מידע בהמשך).
alwayse
עם וותק של מעל 50 שנה, כדורי מסוע מתוצרת Alwayse מהווים מרכיב חשוב וחיוני ומשמשים במגוון תעשיות ברחבי העולם.
אפליקציות אפשריות: מכונות העמסה או הזנה, הנעת סחורות או חומרים, תחליף לגלגילון או הנעה קווית, דלתות הזזה, מסועי קרגו ומטען ועוד.
כדורי מסוע

כדור המסוע מורכב מכדור נשיאה ראשי המשמש לנשיאת העומס ומונח על מספר רב של כדורים קטנים הממוקמים בתושבת בצורת חצי כדור.
בית הכדור יכול להכיל אטם המנקה את הכדור הראשי בעת סיבובו.
מבנה היחידה מפחית באופן משמעותי את מידת החיכוך ומאפשר לנייד עומסים גבוהים תוך השקעת מאמץ מינימאלי.
ניתן להרכיבם בכל צורה, אולם סטייה מציר וורטיקאלי עשויה להפחית את קיבולת העומס המותרת.
ישנם מגוון דרכים לקיבוע (הרכבה) של כדור המסוע. מהדקי קיבוע (fixing clips) זמינים למרבית הדגמים.

חומרים:

כדורי המוסע זמינים במבחר סוגי חומרים, בהתאם לדרישות הטכניות.

דגם / סימול חומר כדור נשיאה ראשי
Load Ball
כדוריות תמיכה
Support Balls
בית הכדור
Housing
13 Carbon steel 60-66RC Carbon steel 60-66RC Carbon steel bright zinc plated
14 Nylon 66 Carbon Chrome 60-66RV Carbon steel bright zinc plated
15 Stainless steel AISI 420 52-58RC Stainless steel AISI 420 52-58RC Stainless steel AISI 304 Self-Colour
16 Stainless steel AISI 420 52-58RC Stainless steel AISI 420 52-58RC Carbon steel bright zinc plated

ניתן גם להשיג כדור נשיאה העשוי מניילון פנולי (Phenolic Nylon) בעל נוקשות גבוהה יותר.


גירוז: כדורי המסוע מגיעים עם שימון המוטבע מראש בעת תהליך הייצור ובדר"כ אין צורך בגירוז חוזר או בהוספת גריז למעט מיקרים מיוחדים. כדורי מסוע
טווח טמפרטורות: ˚30C- עד +˚70C טמפרטורה רציפה
˚30C- עד +˚100C טמפרטורה לסירוגין
בתנאי עבודה נקיים ובהעדר אטמים ניתן לעמוד בטמפרטורה של ˚150C עד ˚200C, באמצעות יחידות מדגם 15 תחת עומס נמוך.
מהירות: המהירות המקסימאלית המומלצת הינה 1 מטר לשנייה עבור כדור פלדה, 0.25 מטר לשנייה עבור כדור נשיאה מניילון.
אטמים: מספקים הגנה בפני חדירה של אבק וגופים זרים. האטמים הסטנדרטיים עשויים מצמר לבד. ניתן להשיג גם ללא אטימה בהתאם לצורך.
חישוב כמות היחידות: את משקל החפץ המונע על-גבי כדורי המסוע יש לחלק ב 3 . התוצאה אשר מתקבלת משקפת את העומס המקסימאלי אותו צריך לשאת כדור בודד (יחידה).
חישוב המרווח בין הכדורים: את מידת החלק הצר ביותר של החפץ המונע על-גבי כדורי המסוע, יש לחלק ב 3.5. התוצאה המתקבלת מהווה את המרווח הנחוץ בין מרכזי כדורי הנשיאה.
alwayse
אמצעי ניקוי: בתנאי עבודה בהם קיים לכלוך, יש לנקוט באמצעים לניקוי יחידות כדורי המסוע. לשטיפה ניתן להשתמש בחומר ניקוי על-בסיס פרפין (paraffin), לשחרור ניתן להשתמש בחומר כגון WD40. נא לפנות לקבלת יעוץ טכני כנדרש. מרבית הדגמים מצוידים בחורים לניקוז הלכלוך, הממוקמים בגביע (מעטפת) יחידת כדור המסוע.
זעזועי עומס: כאשר מחשבים את דרגת העומס, יש לקחת בחשבון את ההשפעה הנגרמת כתוצאה מאיזון בלתי מדויק.
. שימוש בקפיצי עומס יפחית את רמת השחיקה והבלאי.
. ניתן לצמצם זעזועי עומס גם באמצעות שימוש ברפידות דחוסות.
ניתן גם להשיג יחידות הפועלות באמצעות לחץ פניאומאטי או לחץ הידראולי.
יישור (איזון) עצמי: ניתן להשגה באמצעות התאמה של רפידות גומי.
אמצעי זה מפחית את עומס היתר המופעל על מספר קטן בלבד של יחידות.
